Płyty ostrzegawcze z kwadratową wypustką
Płyty ostrzegawcze z kwadratową wypustką
Parametry techniczne
Standardowe płyty integracyjne z kwadratową wypustką z granitu dostępne w ofercie DOKAM charakteryzują się:
| Parametr | Wartość |
|---|---|
| Wymiary standardowe | 40 × 40 × 10 cm (inne: 30×30×10; 60×40×10 – wg projektu) |
| Tolerancje | ±2 mm (dł./szer.), ±3 mm (grubość) |
| Materiał | Granit naturalny, mrozoodporny |
| Wykończenie powierzchni | Płomieniowane (antypoślizgowe) + wypustki kwadratowe frezowane/kształtowane w kamieniu |
| Krawędzie | Fazowane 2 × 2 mm (standard); inne wg projektu |
| Geometria wypustek – standard DOKAM | Wysokość: ~5 mm (±1) • Bok wypustki: ~25 mm (±3) • Rozstaw osi wypustek: ~60 mm (±5) • Układ: siatka ortogonalna (guzki w równych rzędach/kolumnach) |
| Kontrast wizualny | Możliwość wykonania pasa kontrastowego (np. powłoka w kolorze żółtym, farba do kamienia – wg specyfikacji zamawiającego) |
| Gęstość | ok. 2,6–2,7 t/m³ |
| Masa (orientacyjnie) | ok. 42–43 kg/szt.* |
| Zgodność / wytyczne | TSI PRM (strefy ostrzegawcze), wytyczne PKP PLK / Id-22 (geometria faktury, kontrast, lokalizacja – zgodnie z dokumentacją projektu) |
| Montaż | Na podbudowie mrozoodpornej / warstwie stabilizującej; osadzanie na zaprawie mrozoodpornej lub podsypce cementowo-piaskowej (wg projektu); spoiny i dylatacje zgodnie z detalami; powierzchnia zlicowana i równa; układ wypustek zgodny z projektem stref ostrzegawczych. |
| Warianty | Nietypowe formaty, wycięcia technologiczne, dopasowanie do odwodnienia i elementów peronowych; możliwość prefabrykacji elementów skrajnych/narożnych |
* Masa przybliżona dla formatu 40×40×10 cm i gęstości 2,6–2,7 t/m³. Geometria wypustek może być dostosowana do dokumentacji projektowej i wymagań zamawiającego (TSI PRM / Id-22 / wytyczne PKP PLK).
Szczegółowy opis – Płyty ostrzegawcze z granitu z kwadratową wypustką
Budowa i wymiary
- Materiał: naturalny granit – kamień charakteryzujący się wyjątkową trwałością i odpornością na warunki atmosferyczne.
- Wymiary standardowe: 40 × 40 × 10 cm (inne dostępne na zamówienie, np. 30 × 30 cm, 60 × 40 cm).
- Tolerancje wymiarowe: ±2 mm na długości i szerokości, ±3 mm na grubości.
- Powierzchnia: płomieniowana, co zapewnia właściwości antypoślizgowe, dodatkowo zwiększające bezpieczeństwo w warunkach wilgotnych i zimowych.

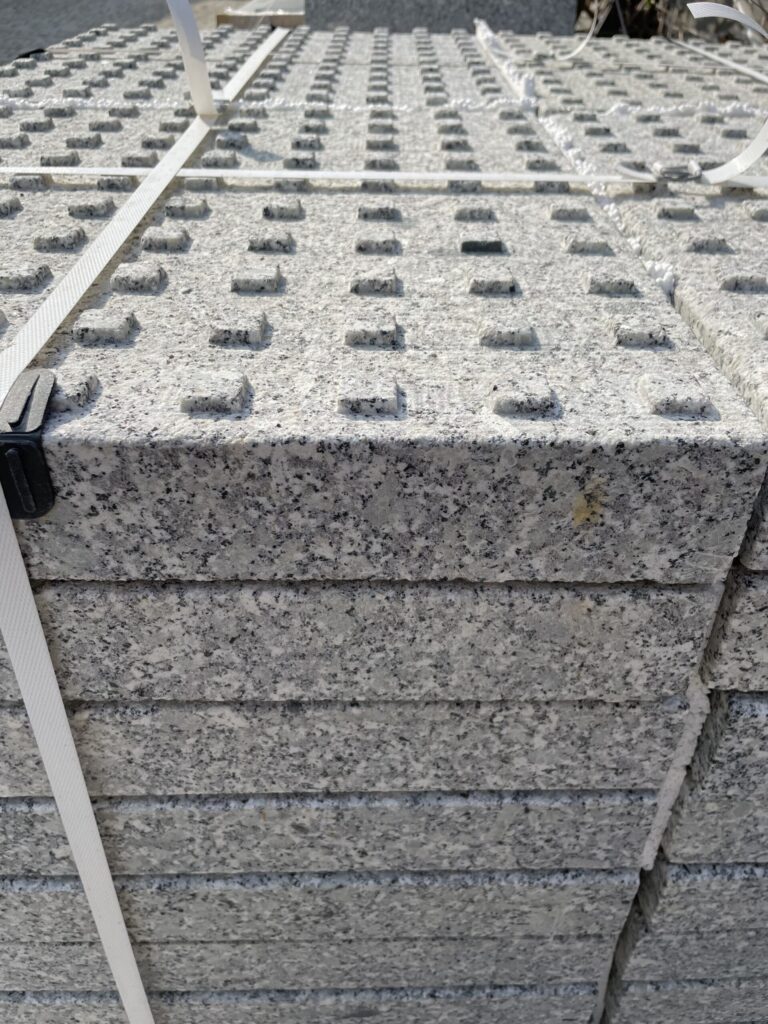

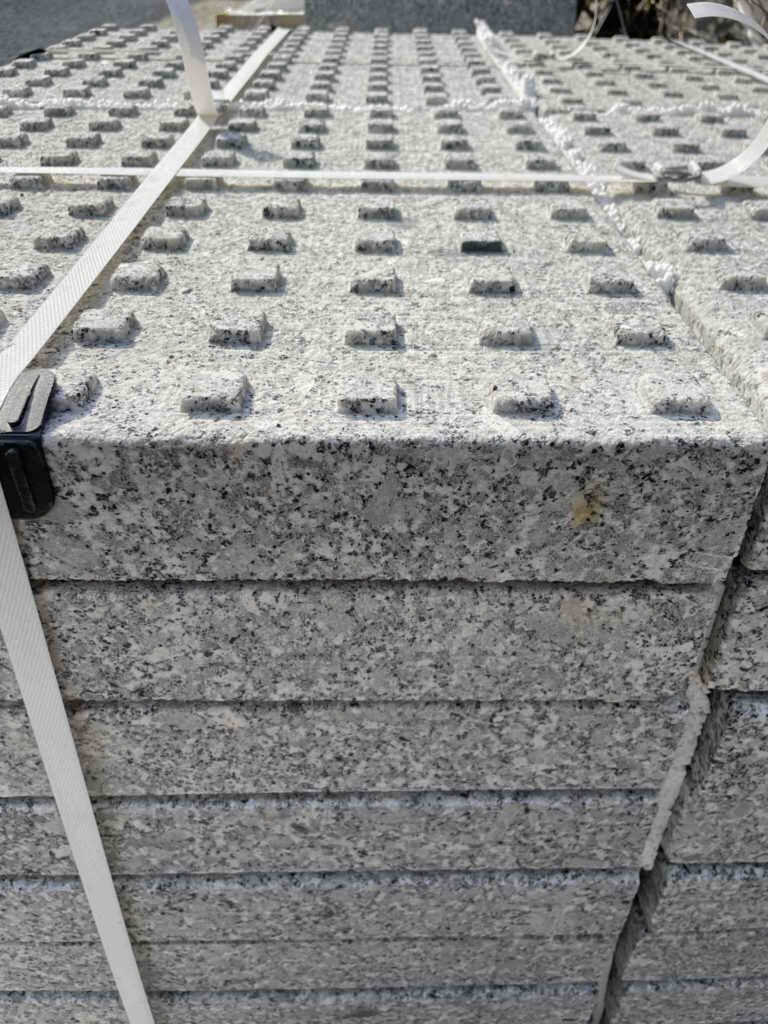

- Krawędzie: fazowane (2 × 2 mm) – ułatwiają bezpieczny montaż i zmniejszają ryzyko odprysków.

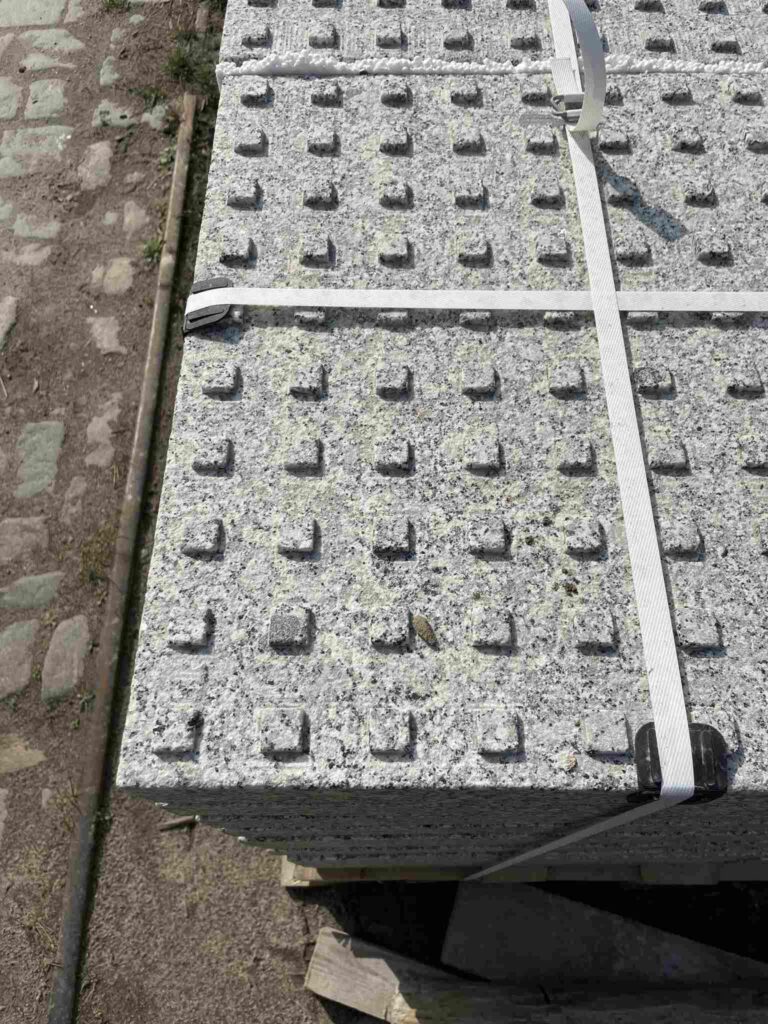

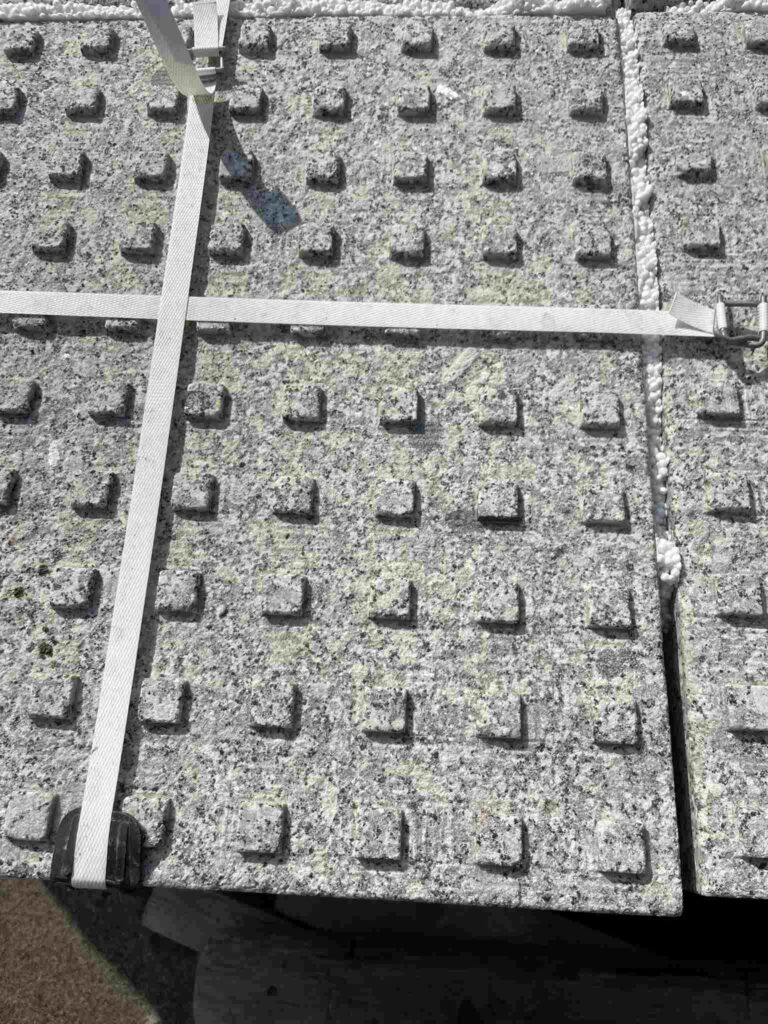

- Wypustki kwadratowe:
- wysokość: ok. 5 mm (±1 mm),
- szerokość podstawy: 25–30 mm (±2 mm),
- rozstaw osiowy: 60 mm (±3 mm).
- układ: regularna siatka wypustek, tworząca wyczuwalną pod stopą fakturę.
Właściwości użytkowe
- Wysoka odporność mechaniczna – granit zapewnia odporność na uderzenia, nacisk i intensywny ruch pieszy.
- Niska nasiąkliwość (<0,5%) – minimalizuje ryzyko uszkodzeń przez mróz i zaplamień.
- Odporność na promieniowanie UV – powierzchnia zachowuje kolor i fakturę przez wiele lat.
- Trwałość kolorystyczna – możliwość wykonania pasów kontrastowych (np. malowanych farbą żółtą zgodną z wytycznymi chromatyczności TSI PRM).
- Łatwość w utrzymaniu czystości – powierzchnia granitu jest gładka i odporna na zabrudzenia, można ją czyścić mechanicznie i chemicznie.
Zgodność normatywna
- Produkt spełnia wymagania:
- TSI PRM (Rozporządzenie UE 1300/2014) – w zakresie dostępności dla osób z niepełnosprawnościami.
- Instrukcji Id-22 PKP PLK – w zakresie wymiarów, faktury i układu elementów.
- SMS-PW-17 – dopuszczanie elementów podsystemów i technologii do stosowania w infrastrukturze kolejowej.
Zastosowanie
- Perony kolejowe i tramwajowe (strefy ostrzegawcze przy krawędzi).
- Przejścia dla pieszych i przejścia podziemne.
- Przestrzeń publiczna: place, deptaki, ciągi komunikacyjne.
- Obiekty użyteczności publicznej – jako element systemu dotykowego dla osób z dysfunkcją wzroku.
Montaż
- Montaż odbywa się na podbudowie mrozoodpornej i stabilnej zaprawie klejowej lub podsypce cementowo-piaskowej.
- Płyty układa się z zachowaniem kierunku i spoin zgodnie z dokumentacją projektową.
- Wypustki muszą być zawsze równomiernie rozmieszczone i skierowane w stronę ruchu użytkownika.
Zalety płyt ostrzegawczych z granitu
Ekonomia w długim okresie – brak konieczności częstej wymiany dzięki wieloletniej trwałości.
Wyjątkowa trwałość – odporność na uszkodzenia znacznie przewyższa betonowe odpowiedniki.
Estetyka – naturalny kamień harmonizuje z otoczeniem architektonicznym.
Bezpieczeństwo – wyczuwalna faktura i wysoki kontrast wizualny.
Uniwersalność – możliwość dopasowania wymiarów i kolorystyki do projektu.
Zastosowanie płyt ostrzegawczych z kwadratową wypustką
1. Perony kolejowe i tramwajowe
- Płyty ostrzegawcze stanowią obowiązkowy element wyposażenia peronów na liniach kolejowych zgodnych z wytycznymi PKP PLK i TSI PRM.
- Montowane są w strefie ostrzegawczej, tj. 50–80 cm od krawędzi peronu, na całej jego długości.
- Dzięki kwadratowym wypustkom, wyczuwalnym pod stopą i laską, zapewniają bezpieczeństwo osobom niewidomym i słabowidzącym.
2. Przejścia piesze przez tory i ulice
- Stosowane w przejściach kolejowych w poziomie szyn, aby ostrzec pieszych przed wejściem na tory.
- Instalowane także w miejskich przejściach dla pieszych, jako element systemu dotykowego ostrzegający przed wejściem na jezdnię.
3. Przejścia podziemne i nadziemne
- Na schodach prowadzących do tuneli lub kładek płyty ostrzegawcze sygnalizują początek i koniec ciągu komunikacyjnego.
- Informują osoby niewidome o konieczności zachowania szczególnej ostrożności.
4. Przestrzeń publiczna – place i deptaki
- Montowane przy wejściach do budynków użyteczności publicznej, urzędów, galerii handlowych czy dworców.
- Tworzą strefy ostrzegawcze w pobliżu drzwi automatycznych, ruchomych schodów czy wind.
5. Obiekty użyteczności publicznej
- W szkołach, szpitalach, urzędach i innych miejscach o dużym natężeniu ruchu pełnią funkcję zabezpieczającą i informacyjną.
- Współtworzą system nawigacji dotykowej zgodny z europejskimi standardami dostępności przestrzeni.
